এপিআই 6 এ গেট ভালভ এবং সাধারণ গেট ভালভের মধ্যে পার্থক্য

1। মান এবং শংসাপত্র

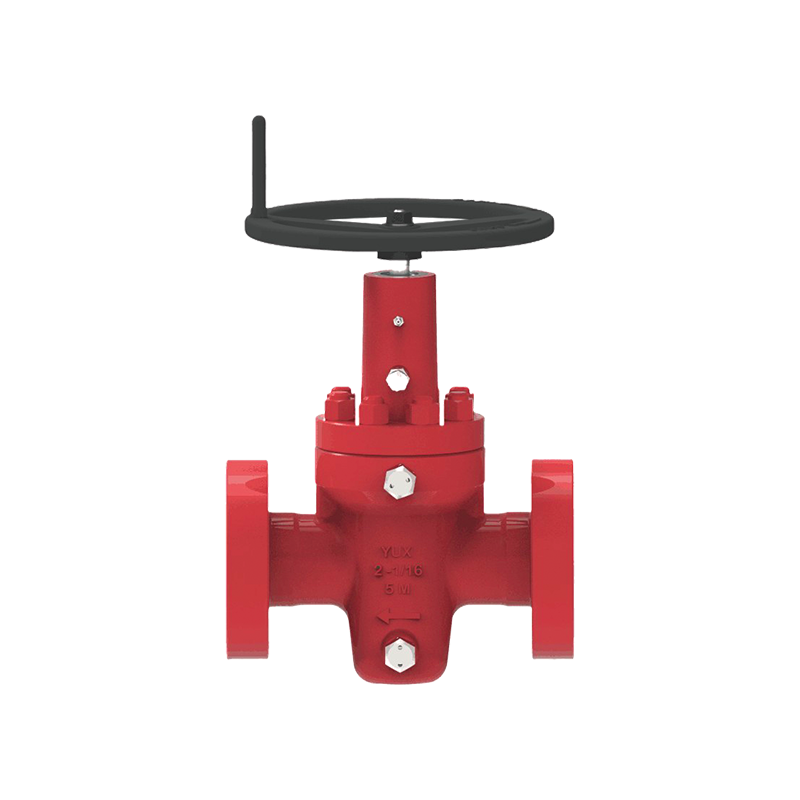

এপিআই 6 এ গেট ভালভ
আমেরিকান পেট্রোলিয়াম ইনস্টিটিউটের এপিআই 6 এ, ওয়েলহেড এবং ক্রিসমাস ট্রি সরঞ্জামের জন্য স্পেসিফিকেশন অনুসারে উত্পাদিত।
এই স্ট্যান্ডার্ডটি তেল ও গ্যাস শিল্পের জন্য আন্তর্জাতিকভাবে স্বীকৃত মান, যা উপকরণ, নকশা, উত্পাদন, পরীক্ষা, পরিদর্শন এবং মান নিয়ন্ত্রণ সহ পুরো প্রক্রিয়াটি কভার করে।
উচ্চ-চাপ তেল এবং গ্যাস ওয়েলহেডগুলির জন্য এপিআই 6 এ, নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণের জন্য পণ্যগুলির প্রয়োজন:
পিএসএল (পণ্য স্পেসিফিকেশন স্তর): পিএসএল 1 থেকে পিএসএল 4 পর্যন্ত স্তরটি তত বেশি, প্রয়োজনীয়তাগুলি তত বেশি কঠোর।
পিআর (পারফরম্যান্স প্রয়োজনীয়তা): চাপ, তাপমাত্রা, সিলিং এবং পরিষেবা জীবনের জন্য পারফরম্যান্স সূচকগুলি নির্দিষ্ট করে।
তাপমাত্রা শ্রেণি (টি): এল, পি এবং এক্স তাপমাত্রার ব্যাপ্তিগুলির মতো অত্যন্ত ঠান্ডা থেকে উচ্চ তাপমাত্রায় অপারেটিং শর্তগুলি কভার করে।
NACE MR0175/ISO 15156: হাইড্রোজেন সালফাইড (এইচএস) সমন্বিত ক্ষয়কারী পরিবেশে নিরাপদ অপারেশন নিশ্চিত করে।
স্ট্যান্ডার্ড গেট ভালভের জন্য সাধারণ মানগুলির মধ্যে এপিআই 600/602/603, এএসএমই বি 16.34, এবং জিবি/টি 12234 অন্তর্ভুক্ত রয়েছে This

সালফাইড প্রতিরোধের এবং উচ্চ-চাপ প্রতিরোধের প্রয়োজনীয়তা কম, এবং পিএসএল এবং পিআর শ্রেণিবিন্যাসগুলি সাধারণত প্রয়োজন হয় না।

শংসাপত্রের প্রয়োজনীয়তাগুলি তুলনামূলকভাবে স্বাচ্ছন্দ্যযুক্ত, এটি স্বল্প এবং মাঝারি ঝুঁকিপূর্ণ পরিবেশের জন্য উপযুক্ত করে তোলে।

2। ডিজাইন এবং কাঠামো
এপিআই 6 এ গেট ভালভ
ভালভ বডি কনস্ট্রাকশন: সাধারণত এক-পিস ফোরজিং প্রক্রিয়া ব্যবহার করে নির্মিত, ভালভ বডি উচ্চ উপাদান শক্তি এবং একটি ঘন অভ্যন্তরীণ কাঠামোকে গর্বিত করে, চরম চাপ এবং তাপমাত্রা প্রতিরোধ করতে সক্ষম।
সিলিং পদ্ধতি: প্রাথমিকভাবে ধাতব থেকে ধাতব সিলিং, এটি উচ্চ চাপ, উচ্চ তাপমাত্রা, বালির বোঝা এবং ক্ষয়কারী মিডিয়াগুলির অধীনে একটি নির্ভরযোগ্য সিল বজায় রাখে। কিছু ভালভ নিম্নচাপ অ্যাপ্লিকেশনগুলির জন্য ইলাস্টিক বা যৌগিক সিলিং কাঠামো ব্যবহার করে।
ভালভ ডিস্কের ধরণ: সাধারণত একটি সমান্তরাল গেট বা ডাবল-ডিস্ক ডিজাইন নিম্ন খোলার এবং সমাপনী শক্তি এবং উচ্চ প্রবাহ ক্ষমতা সরবরাহ করে।
চাপ রেটিং: 2,000 পিএসআই থেকে 20,000 পিএসআইতে পাওয়া যায়।
বিশেষ নকশা: সহজেই সাইটে রক্ষণাবেক্ষণের জন্য স্টেম প্যাকিং, স্বয়ংক্রিয় আসন ক্ষতিপূরণ এবং গ্রিজ ইনজেকশন পোর্ট বৈশিষ্ট্যযুক্ত। সাধারণ গেট ভালভ
দেহের কাঠামো: বেশিরভাগ কাস্ট, ফলস্বরূপ কম উত্পাদন ব্যয় হয় তবে উপাদানগুলির ঘনত্ব ক্ষমা করার মতো ভাল নয়।
সিল: বেশিরভাগ অ-ধাতব সীল (যেমন রাবার বা পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই)), জল, গ্যাস এবং তেলের মতো মাঝারি- এবং নিম্নচাপ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
ভালভ ডিস্ক: সাধারণত ব্যবহৃত হয় ওয়েজ-টাইপ বা ইলাস্টিক ওয়েজ-টাইপ ডিস্কগুলি, যা উত্পাদন করা সহজ এবং সাধারণ ব্যবহারের জন্য উপযুক্ত।
চাপ রেটিং: সাধারণত পিএন 16 (প্রায় 200 পিএসআই) থেকে পিএন 100 (প্রায় 1450 পিএসআই) থেকে শুরু করে, এপিআই 6 এ এর ​​তুলনায় উল্লেখযোগ্যভাবে কম।
ডিজাইনের প্রয়োজনীয়তা: গ্রিজ পোর্ট এবং ডাবল সিলের মতো কোনও এপিআই 6 এ-নির্দিষ্ট ওয়েলহেড বৈশিষ্ট্য নেই।

3। অপারেটিং পরিবেশ
এপিআই 6 এ গেট ভালভ
তেল ও গ্যাস শিল্পে বিশেষভাবে ব্যবহৃত হয়, সহ:
ওয়েলহেডস
ক্রিসমাস ট্রি
উচ্চ-চাপ সংগ্রহ এবং পরিবহন বহুগুণ
অফশোর ড্রিলিং প্ল্যাটফর্ম
অপারেটিং পরিবেশটি অত্যন্ত দাবি করে: উচ্চ চাপ, উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা এবং কো, হেস, বালি এবং ক্ষয়কারী তরলযুক্ত তরলযুক্ত তরল।
ভালভ সিলিং পারফরম্যান্স, সুরক্ষা এবং নির্ভরযোগ্যতা অত্যন্ত দাবি করে; যে কোনও ব্যর্থতার ফলে মারাত্মক দুর্ঘটনা যেমন ব্লাউটস এবং বিস্ফোরণ হতে পারে।
সাধারণ গেট ভালভ
সাধারণত পৌরসভার জল সরবরাহ এবং নিকাশী, এইচভিএসি, শিল্প পাইপলাইন, বিদ্যুৎ কেন্দ্রের বাষ্প, খাদ্য এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
অপারেটিং শর্তগুলি তুলনামূলকভাবে হালকা: বেশিরভাগই পরিবেষ্টিত তাপমাত্রা এবং চাপে বা মাঝারি থেকে কম চাপে মাধ্যমগুলি পৌঁছে দেয়।
এমনকি যদি কোনও ফুটো বা ব্যর্থতা দেখা দেয় তবে ঝুঁকিটি সাধারণত কম থাকে এবং রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সহজ।

4। ব্যয় এবং রক্ষণাবেক্ষণ
এপিআই 6 এ গেট ভালভ
ব্যয়: উত্পাদন ও ক্রয়ের দাম বেশি কারণ তাদের উচ্চ-শক্তি অ্যালো স্টিল (যেমন এআইএসআই 4130, এআইএসআই 410, ইনকনেল 625) প্রয়োজন, যা কঠোর তাপ চিকিত্সা এবং পরীক্ষার মধ্য দিয়ে যায়।
রক্ষণাবেক্ষণ:
নিয়মিত চাপ পরীক্ষা এবং ফাঁস চেক প্রয়োজন।
কিছু পণ্য গ্রিজ ইনজেকশন পোর্ট এবং অনলাইন সিট প্রতিস্থাপন ক্ষমতা সহ ডিজাইন করা হয়েছে, ওয়েলহেড অপারেশনগুলির সময় দ্রুত রক্ষণাবেক্ষণের সুবিধার্থে।
রক্ষণাবেক্ষণ কর্মীদের অবশ্যই বিশেষ জ্ঞান অর্জন করতে হবে এবং এপিআই এবং তেল সংস্থার সুরক্ষা বিধিমালা মেনে চলতে হবে।
সাধারণ গেট ভালভ
ব্যয়: তুলনামূলকভাবে কম, প্রাথমিকভাবে কাস্ট লোহা, কার্বন ইস্পাত বা স্টেইনলেস স্টিল দিয়ে তৈরি।
রক্ষণাবেক্ষণ:
সহজ কাঠামো, মেরামত করা বা প্রতিস্থাপন করা সহজ।
অংশগুলি ব্যাপকভাবে সামঞ্জস্যপূর্ণ এবং স্বল্প ব্যয়ে প্রতিস্থাপন করা যেতে পারে।
কোনও জটিল নিয়মিত পরিদর্শন প্রয়োজন হয় না; কোনও ত্রুটি দেখা দিলে সাধারণত কেবল মেরামত প্রয়োজন হয়
